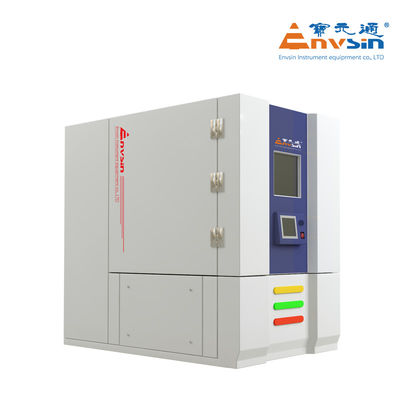

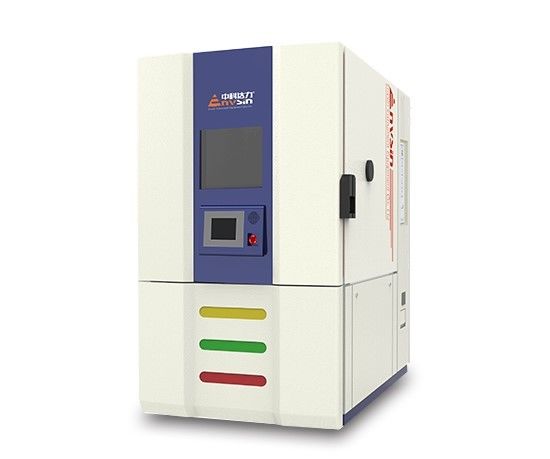

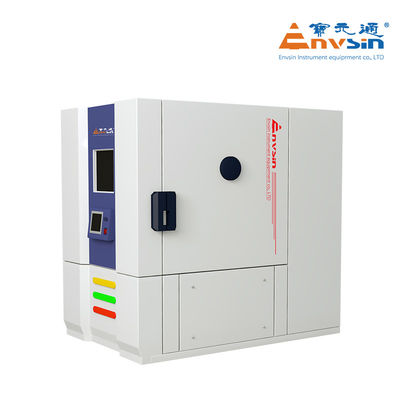

Chambre d'humidité à température de marche pour les essais environnementaux extrêmes

Chambre d'humidité à température de marche pour les essais environnementaux extrêmes

Nom De Marque: Envsin
Numéro De Modèle: ETS7060-15
Nombre De Pièces: 1
Prix: To Be Negotiated
Conditions De Paiement: L/C, T/T, Western Union
Capacité à Fournir: 30 par mois
Informations détaillées
Lieu d'origine:
La Chine
Certification:
CE and ISO
Nom du produit:
Chambre de la température et d'essai d'humidité
Le mot clé:
Chambre rapide d'essai de changement de température
L'espace d'essai:
600 litres
Taille interne:
Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Taille extérieure:
1090 mm*1960 mm*1995 mm (W*D*H)
Énergie:
AC380V±10%,50Hz±1,60A, 3/N/PE, résistance à la terre < 4Ω
Max. puissance:
60 kW ((normalement 35 kW)
Max. Currency:
100A (normalement 30A)
Méthode de refroidissement:
Système de refroidissement par eau
Détails d'emballage:
Emballage en bois
Capacité d'approvisionnement:
30 par mois
Mettre en évidence:

Chambre de la température R23 et d'essai d'humidité

,

Chambre de la température de R404A et d'essai d'humidité

,

Chambre d'essai d'humidité de la température R23

Description du produit

R404a Chambre d'essai à changement rapide de température R23 Chambre d'essai à température et humidité



Conçu pour les essais à haute et basse température et les essais ESS à changement de température rapide pour l'ensemble du produit, le composant de la machine et les matériaux.

Pour les échantillons de dispersion thermique, la puissance de dispersion thermique ne doit pas dépasser la puissance de réfrigération de la chambre d'essai.Le processus de conditionnement thermique est dynamiquePar conséquent, si les échantillons sont facilement dispersés thermiquement, la capacité de refroidissement varie selon les températures.Veuillez vous référer au graphique de la capacité thermique de charge pour une performance correcte de l'essai..



Caractéristique:

Espace de test

600 litres

Taille interne

Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:

Taille extérieure

1090mm*1960mm*1995mm (W*D*H)

Chambre d'humidité à température de marche pour les essais environnementaux extrêmes 0

Énergie électrique

AC380V±10%,50Hz±1,60A, 3/N/PE, résistance à la terre < 4Ω

Max. puissance

60 kW ((normalement 35 kW)

Max. devise

100A (normalement 30A)

Méthode de refroidissement

Système de refroidissement par eau

Site d'installation

  • Le sol du poste de travail doit être plat, bien ventilé; pas d'articles inflammables, de gaz corrosifs ou de poussière
  • Aucune source de rayonnement électromagnétique forte à proximité.
  • Proche du système de drainage (à moins de 2 mètres pour l'eau condensée)
  • La capacité portante au sol n'est pas inférieure à 15000 kg/m2
  • Préparez une alimentation électrique et une alimentation en eau adéquates
  • En cas de besoin, l'approvisionnement en eau ou en gaz doit être équipé à l'avance
  • Température ambiante: 5°C~25°Csuggéré, 25°C~35°C fonctionne bien; ((pour le modèle refroidi à l'air);5°C~40°C fonctionne bien (pour le modèle refroidi à l'eau)
  • Humidité ambiante: ≤ 85%RH
  • La pression ambiante est de 86 KPa à 106 KPa.
  • Les garanties de l'espace d'installation sont les suivantes:

Je suis désolée.Chambre d'humidité à température de marche pour les essais environnementaux extrêmes 1

A: 100 cm

B: 80 cm

C: 150 cm

D: 80 cm

E: 60 cm











Eau de refroidissement








Température de l'eau: 5°C≤ température de l'eau ≤ 28°C. Si la source d'eau est de l'eau refroidie par climatisation, sa température est inférieure à 10°C, il faut prendre certaines mesures pour empêcher la condensation de l'eau par tuyau.

1.Si vous adoptez la conception du refroidissement par le vent, vous n'avez pas besoin de refroidissement par eau



2.Si l'utilisateur a besoin de construire un nouveau système de circulation de l'eau de refroidissement.Torre de refroidissement standard≥10 tonnes, ou capacité de refroidissement du refroidisseur d'eau≥35KW ((20°C)



3Système d'eau de refroidissement: GB50050-1995

Débit d'eau: ≥ 10 tonnes/heure

Diamètre du tuyau:G2,5 pouces ×2

Pression de l'eau d'entrée:0.3MPa ¥0.6MPa

différence de pression d'eau entre l'entrée et la sortie: ≥ 0,2 MPa

Demande d'eau:conforme à la norme GB50050-1995



Les spécifications:









Test de température

Température: - 70°C+180°C

Nom de l'organisme:

1.Essai sans charge, répondant à GB/T5170-2008, à défaut d'indication spéciale.



2.Température ambiante 25°C, bonne ventilation: fonctionne bien si 35°C≥RT>25°C;la vitesse de refroidissement et la capacité de charge thermique seront affectées par la basse température ambiante.

Température à la température: ± 0,1°C ± 0,5°C

Température Uniformité: ± 0,5°C ± 1,0°C (vide)

Déviation de température: ± 0,1°C ± 0,5°C

Gradient de température: < 2,0°C

Taux de variation de température linéaire -

-40°C+125°C, 11°C/min,avec une charge de 5 kg de PCB

Taux de variation de température non linéaire:15°C/min



Normes de test




1.GB/T 2423.1 Essai à basse température

4.GJB 150.3 Essai à haute température

2.GB/T 2423.2 Essai à haute température

5.GJB 150.4 Essai à basse température

3.GB/T2423.22 (épreuve à vélo temporaire)

6.CEI 60068-2 (essai par température)

Graphique de la capacité thermique de charge

Appliquer à l'essai à température standard, la capacité thermique de charge varie selon la valeur de température.

Chambre d'humidité à température de marche pour les essais environnementaux extrêmes 2



Structure du bâtiment

Chambre d'humidité à température de marche pour les essais environnementaux extrêmes 3

1- Unité de réfrigération 2Le port du câble.
3- La porte de la chambre de contrôle. 4- Vue de bord.
5- Le panneau de commande principal. 6- Des lumières de travail.
7- La poignée de porte. 8.Unité de ventilation du moteur

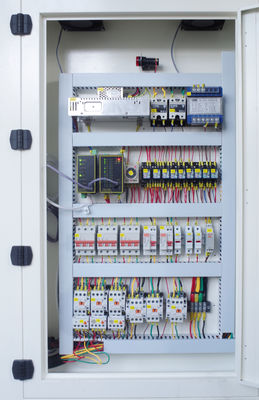

9- Une carte de distribution électrique. 10- Un panneau de commande.



Structure Partie 2

Mode de structure

  • La salle d'essai est en haut, le réfrigérateur en bas, le contrôle de la distribution d'énergie à l'arrière.
  • Le panneau de commande principal est à l'entrée, et le prolongé est à l'arrière à droite.
  • La porte s'ouvre de droite à gauche. Le canal de circulation de l'air et le système de climatisation sont situés à l'arrière de l'espace d'essai:Échangeur de chaleur de réfrigération"Dispositif de détection de température et d'humidité".

Composition

  • Matériau extérieur: acier laminé à froid recouvert de deux côtés
  • Matériau intérieur: acier inoxydable SUS304
  • Matériau d'isolation: couche d'isolation rigide en mousse de polyuréthane

Portant de charge

  • Capacité de chargement des étagères: ≤ 50 kg (charge moyenne)
  • Capacité de roulement du châssis de l'essai:≤ 20 kg (avec une charge moyenne)
  • Poids total de la charge de l'espace d'essai (étagères et fond) ≤ 80 kg

Porte de la chambre

  • porte simple avec charnière à gauche;
  • La taille de la porte: 800 × 950 mm ((W × H);
  • équipé de caoutchouc au silicium et disposant à l'intérieur d'un système de chauffage pour l'anticondensation;

Fenêtre d'observation

Taille:280 × 400 mm ((W × H), verre creux anti-germes chauffant revêtu

Ports de câbles

2 ports avec Φ50 mm sur les côtés gauche et droit, avec bouchons à vis et bouchons en silicone souple.

Faisceau avant

Dans la fenêtre d'observation

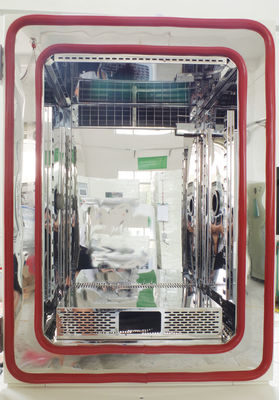

Étagères

2 étagères à l'intérieur pour les échantillons; hauteur réglable

Des trous de drainage

Des trous de drainage pour l'eau de condensation à l'extérieur

Port de déversement

Situé à l'arrière du boîtier pour le déchargement d'eau de condensation

Castors mobiles

Roues réglables puissantes

Conception séparée de l'eau/électricité

Le système d'humidité et le système de contrôle électrique sont séparés pour des raisons de sécurité ((brevet no.:ZL201220245236.8)

Chambre d'humidité à température de marche pour les essais environnementaux extrêmes 4
