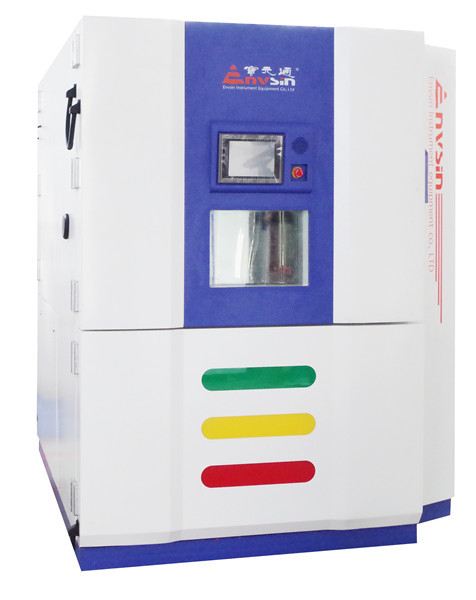

Effort de SAE-J1211 335L examinant des chambres d'essai concernant l'environnement

Espace de test

335L

Taille interne

800*650*650 mmJe ne sais pas.

Taille extérieure

Pour les véhicules à moteur à combustionJe ne sais pas.

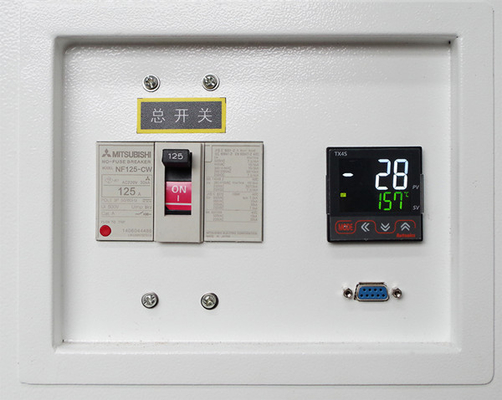

Énergie électrique

AC380V±10%, 50Hz±1 quatre fils trois phases + fil de terre ((3/N/PE),résistance à la mise à la terre < 4Ω

Max. puissance

65 kW

Max. devise

110A

Méthode de refroidissement

À refroidissement par eau

Structure du système

Structure en trois parties: zone d'essai indépendante immobile, zone de préchauffage, zone de prérefroidissement

Site d'installation

• Aucune source de rayonnement électromagnétique forte à proximité.
• Proche du système de drainage (à moins de 2 mètres de l'unité de réfrigération,pour l'eau condensée)
• La capacité portante au sol n'est pas inférieure à 20000 kg/m2
• Préparez une alimentation électrique et une alimentation en eau adéquates
• En cas de besoin, l'approvisionnement en eau ou en gaz doit être équipé à l'avance
• Température ambiante: 5°C~25°Csuggéré, 25°C~35°C fonctionne bien; ((pour le modèle refroidi à l'air);5°C~40°C fonctionne bien (pour le modèle refroidi à l'eau)
• Humidité ambiante: ≤ 85% RH;
• La pression ambiante est de 86 KPa à 106 KPa.
• Les garanties de l'espace d'installation sont les suivantes:

Je suis désolée.

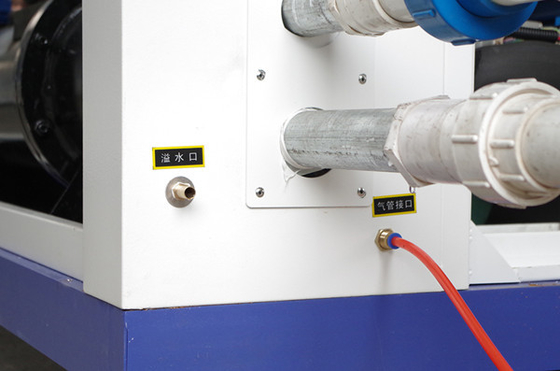

Cl'eau de pluie

Température de l'eau: 5°C≤ Température de l'eau≤ 28°C atteindre tous les indices techniques, 28°C

Température de la source d'eau ≤ 10°C,nécessité d'empêcher la formation d'eau condensée

1:Si la chambre d'essai est refroidie à l'air, pas besoin d'eau de refroidissement

2: Si l'utilisateur a besoin de construire un système d'eau à cycle de refroidissement, spécification de la tour de refroidissement≥15 tonnes ou capacité de réfrigération de l'unité de condensation≥40KW ((20°C)

3:Le système d'eau de refroidissement doit être conforme à la norme de réglementation de conception de l'eau de refroidissement pour le cycle industriel GB50050-1995

Débit d'eau: ≥ 15 tonnes/h

Diamètre du tuyau: G2,5 pouces ×2

la pression hydraulique:0.3MPa ¥0.6MPa

Différence de pression hydraulique ≥ 0,2 MPa

Exigence de qualité de l'eau:GB50050-1995

Compression de l'air

Pression d'alimentation en air comprimé:0.6MPa ¥0.7MPa

Humidité de l'air comprimé sous utilisation pneumatique:≤ 30 g/m3

Humidité de l'air comprimé à l'air sec: ≤ 1,5 g/m3

Paramètre d'essai de choc à température de chambre de travail

Chambres d'essai de choc thermique - S2:

• Plage de choc à basse température: - 55°C ∼ 10°C
• Plage de choc à température élevée: +60°C+150°C

Je suis désolée.

Chambre d'essai de choc à basse et haute température + température ambiante-S3:

• Plage de choc à basse température: - 65°C ∼ 10°C
• Plage de choc à température élevée: +60°C+150°C
• PAMP Screening du stress environnemental
• Plage de température basse: -55°C à -10°C
• Plage de température élevée: +60°C +125°C
• Gradient de température: 30°C/min
• La température varie de ± 0,1°C à ± 1,0°C.
• Température d'uniformité: ± 0,5°C ± 2,0°C
• Déviation de température: < ± 2°C

Nom de l'organisme:

1.Essai sans charge, conforme à la norme GB/T5170-2008, à moins d'autre avis spécial.

2.Temp. dans une plage de 0°C+60°C, réglage de la température de choc et de la fonction de dépistage du stress environnemental RAMP sont désapprouvés.

3. données d'essai dans une chambre d'essai refroidie par air à température ambiante de 25°C, bonne ventilation;35°C≥RT>25°C fonctionne bien; faible plage de température,la vitesse de refroidissement et la capacité de charge thermique seront affectées par la température ambiante variable.

4.Données d'essai dans une chambre d'essai refroidie par eau à température de l'eau ≤ 28°C, pression hydraulique 0,3 MPa ≈ 0,6 Mpa, différence de pression hydraulique ≥ 0,2 Mpa

Préchauffage.

Temp. SV: +50°C ≈ +220°C

Température de réchauffement

Température pré-refroidie.

Temp. PV:-75°C+70°C

Temps de réduction de la température: RT-75°C 60 min

Temps de récupération temporaire

< 15 min ((mesure à la sortie d'air)

Norme d'essai

                          Expérience standard S2:

Le numéro de série est le numéro de série de l'appareil.22

La méthode est utilisée pour déterminer le taux de CO2 dans l'air.

Les tests de dépistage doivent être effectués selon la norme IEC 60068-2-14, test Na.

BS 2011

DIN 40046, épreuve Na

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

                          Expérience standard-S3:

GJB 150.5-1986

Le code de conduite est le code STD 883H.

Le code de conduite de l'équipage

Pour les appareils électroniques

Les données de référence sont les suivantes:

JASO D 014 ◄ 4

L'EIA JED-2531A est une

Norme d'essai de dépistage du stress environnemental:

Le nombre d'unités d'équipement doit être déterminé en tenant compte de l'évolution de l'équipement.

La valeur de l'échantillon doit être déterminée en fonction de l'échantillon.

La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.

Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.

Le nombre d'exemplaires est le suivant:

Le nombre d'émissions de CO2
