Chambre d'essai du sable et de la poussière

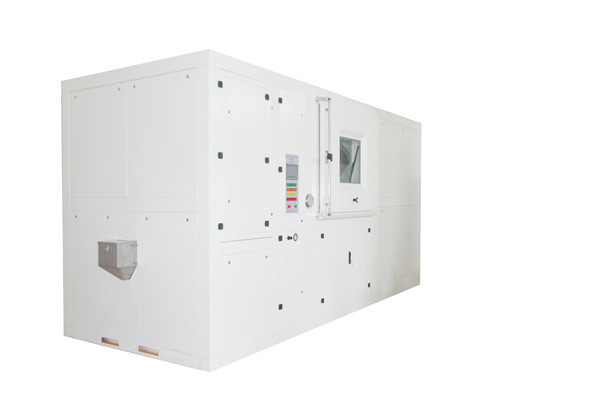

CE standard de la chambre 1000L d'essai de sable et de poussière d'IP5X IP6X approuvé

CE standard de la chambre 1000L d'essai de sable et de poussière d'IP5X IP6X approuvé

Nom De Marque:	Envsin
Numéro De Modèle:	ESC-1000
Nombre De Pièces:	1 ENSEMBLE
Prix:	$8000 >=1 Set
Conditions De Paiement:	T/T, L/C
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Certification:

CE ISO

norme:

IP5X, IP6X

L'espace d'essai:

1000 litres

Max System Power Approximativement:

2 kW

Max System Current Approx:

7.9A

Matériel intérieur:

SUS304Acier inoxydable

Dimensions intérieures:

1000mm×1000mm×1000mm (W×D×H)

Détails d'emballage:

Cas en bois

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

chambre d'essai du sable 1000L et de la poussière

Chambre d'essai de la poussière de sable de la CE

chambre d'essai de la poussière du sable 1000L

Description du produit

1 caractéristique
1,1 l'espace d'essai	1000 litres
1,2 dimension intérieure	1000mm×1000mm×1000mm (W×D×H)
1,3 dimension extérieure	Approximativement : 1500mm×1430mm×1920mm (W×D×H) (Veuillez être sujet à la conception finale)
1,4 alimentation d'énergie	AC380V±10%, 50Hz±1 triphasé, 4-Wire + le fil de masse (3/N/PE), fondant la résistance est moins que 4Ω
1,5 Max System Power	Approximativement : 2KW
1,6 Max System Current	Approximativement : 7.9A
Spécifications 2
2,1 Temp. Gamme	RT﹢10℃~﹢80℃
	Temp. Déviation : ±5.0℃
	Fluctuation de la température : ≤±2℃
2,2 humidité relative	Note : États d'environnement de test : la température ambiante est +25℃, l'hygrométrie ≤85%, aucun spécimen dans la chambre d'essai
2,3 la poussière d'essai	Talc sec qui peut passer par le trou de chambre de 75μm, diamètre de fil de tamis vide carré de 50μm
2,4 concentration en poussière	³ de 2~5kg/m
2,5 vitesse du vent de spécimen	≤2m/s
2,6 degrés de vide	2Kpa (réglable)
2,7 normes d'essai	Méthode d'essai de la poussière du sable GB4208-93 Méthode d'essai de la poussière du sable GB2423.37-89 JIS D0207
Structure 3

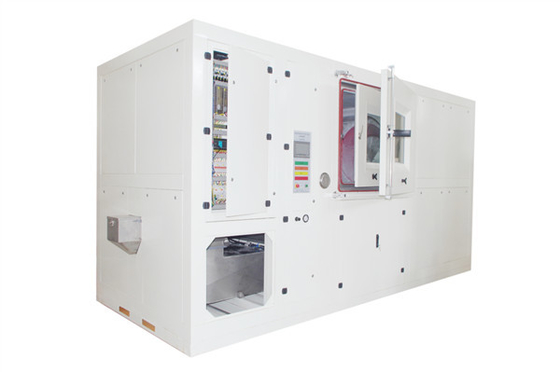

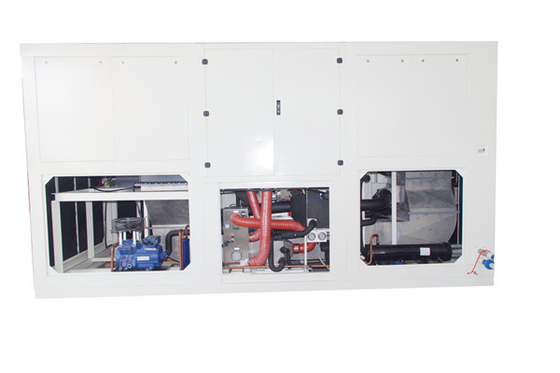

3,1 mode de structure	La chambre d'essai adopte la structure intégrale, et la pièce d'essai est le principal organisme. Une armoire de commande électrique est installée du côté droit de la chambre d'essai, avec le dispositif de contrôle électrique intégré et le dispositif opérant de panneau. L'arrière et le fond de la chambre d'essai sont installés avec la cabine mécanique et électrique, la pompe intégrée de la poussière, le vibrateur de la poussière de sable et d'autres dispositifs. Le dispositif d'interface de vide, l'appareil de chauffage de sable et de poussière, le conduit d'air de circulation de support de stockage d'échantillon, de sable et de poussière, la porte de pièce d'essai et d'autres dispositifs seront installés dans l'espace intérieur d'essai.
3,2 matériel	Matériel extérieur : Plaque d'acier laminée à froid + processus bilatéral de pistolage électrostatique Matériel intérieur : Acier de SUS304stainless Matériel d'isolation : couche rigide de mousse d'isolation de polyuréthane
3,3 porte de chambre	Ensemble articulé simple de la porte 1 Ensemble de la poignée de porte de bouton de traction d'alliage 1 Ensemble en verre de grande taille de la fenêtre de visionnement 1 Ensemble manuel du grattoir 1 de la poussière de fenêtre visuelle
3,4 étagère de l'espace de fonctionnement	Support X témoin de grille d'acier inoxydable 1 ensemble au fond de la salle d'essai
3,5 appareil de chauffage de la poussière de l'espace de fonctionnement	Le radiateur électrique blindé x 1 d'alliage d'aileron étant placé, peut réduire l'anti chaleur de agglutination de solidification d'humidité la poussière de sable
3,6 l'espace de fonctionnement circule le chemin de la poussière	Le tuyau circule le conduit d'air de sable et de poussière, qui est commandé par la pompe de la poussière de conversion de fréquence pour souffler le sable du débouché de la poussière en haut du studio et le sable du débouché de la poussière au fond
3,7 armoire de commande électrique de chambre d'essai	La petite armoire de commande électrique est installée du côté gauche du studio, avec le couvercle de porte de verrou Composants électriques intégrés, contrôleurs, conducteurs, etc. Devant l'armoire de commande électrique (bon avant de la chambre d'essai) est un panneau de commande pour l'interaction homme-machine
3,8 panneau de commande de chambre d'essai	Ensembles 1 de l'écran tactile X d'affichage à cristaux liquides d'interaction homme-ordinateur, intégration à commande par effleurement et affichage d'informations d'état de dispositif Commutateur X 1 de bouton de puissance Commutateur X 1 d'arrêt d'urgence Sonnerie X 1 d'alarme
3,9 boîte de dégagements de poussière au fond	Type de tiroir boîte de décharge de la poussière au fond de la chambre d'essai pour rassembler et remplacer la poussière de sable dans la chambre d'essai
3,10 dispositif mobile de sable et de poussière	Opération de circulation de circulation de la poussière de sable d'essai de pompe de la poussière de canal de la poussière, pompe de retour de vibration de la poussière de sable de bouche de la poussière pour empêcher la condensation de précipitation de la poussière de sable
Les 4 températures et système de réglementation d'humidité
4,1 mode de contrôle de température	Le système de contrôle en circuit fermé de chauffage de retour se compose de capteur de température, de contrôleur, de module d'entraînement de relais à semi-conducteur et d'élément exécutif de radiateur électrique. Par la méthode de calcul de contrôle de P.I.D, la température d'air ambiant dans la chambre d'essai est commandée dynamiquement en temps réel et rapidement, de sorte que la température de la poussière de sable soit augmentée pour la déshydratation.
4,2 mode de contrôle d'humidité	Par le capteur d'humidité, le contrôleur, module d'entraînement de relais à semi-conducteur des composants exécutifs, le radiateur électrique, système de chauffage sec de déshumidification de retour de fan, par les arrangements de système, en temps réel dynamiquement pour examiner rapidement la déshumidification d'air d'environnement de studio de chambre, la poussière de sable dans un environnement sec n'est pas facile à l'aggloméré condensat.
4,3 contrôleur	Contrôleur programmable de PLC
4,4 conducteur de chauffage	Chauffage du relais à semi-conducteur SSR→ de → de signal de chauffage de sortie de système de contrôle radiateur électrique blindé de déclencheur (alliage à hautes températures et anticorrosion)
4,5 capteur de température	Capteur de température de résistance thermique de l'or PT100 Ω de platine
4,6 capteur d'humidité	Capteur capacitif d'humidité
Système de contrôle d'écoulement de la poussière de 5 sables
5,1 mode de contrôle de flux de la poussière de sable	Par le capteur de vitesse du vent, contrôleur, électrovanne, module de conducteur d'ANNONCE, convertisseur de fréquence, la poussière centrifuge du système de contrôle de retour de boucle bloquée de pompe, par la manière de contrôle de P.I.D du calcul, la vitesse du vent de essai dynamique en temps réel de la poussière de studio de boîte réglant avec précision rapidement le contrôle pour commander l'écoulement de circulation de la poussière de sable.
5,2 contrôleur	Contrôleur programmable de PLC
5,3 conducteur	Convertisseur stepless d'entraînement de signal numérique, conducteur d'ANNONCE
5,4 déclencheur	Pompe variable de la poussière de fréquence
5,5 capteur	Capteur de vitesse du vent électronique
Système de contrôle 6
6,1 système à commande par effleurement d'affichage à cristaux liquides	Module de contrôleur de contact, contrôleur programmable de PLC + écran tactile intégré d'affichage à cristaux liquides de couleur. Arrangements de contrôle et affichage réglés de l'information d'état dans une interface (l'image témoin est sujette pour la référence seulement, les détails à l'entité)
6,2 interface d'affichage	affichage de matrice de points de 7.0-inch 800X480 avec l'affichage d'affichage à cristaux liquides de couleur de TFT
6,3 mode de fonctionnement	Type opération, paramètres d'entrée en contact de dialogue d'écran tactile
6,4 éditeur de programme	L'éditeur de programme défini par l'utilisateur, les économies de défaut pendant longtemps, peut être gestion de coupe et de changement
6,5 affichage de données	Valeur réglée, valeur mesurée, temps de fonctionnement, état de fonctionnement de programme, état OUT et toute autre information
6,6 extension de fonction	Avec le contrôle de logique programmable externe abondant de port de sortie, capacité intelligente d'extension d'astuce de détection
6,7 interfaces de stockage de données et de fonction	6.7.1 stockage de données : L'information de stockage inclut la date d'essai et l'heure, valeur à atteindre d'essai et examine la valeur mesurée et d'autres paramètres principaux d'essai. Le temps de échantillonnage de stockage peut être placé, et les essais de moins de 1 an peuvent être stockés. Les données peuvent être exportées par des supports de stockage externe (disque d'USB) ;
	6.7.2 interface de données : Le contrôleur a une interface extensible d'USB pour soutenir le téléchargement de données
	6.7.3 interface de communication : La chambre d'essai avec l'interface des données RJ45, telle que le logiciel supérieur de fonction de communication de PC, peut être reliée à cette interface pour réaliser la fonction de télégestion d'ordinateur ;
6,8 l'autre fonction	6.8.1 alarme et cause de défaut, traitant la fonction rapide 6.8.2 de mise hors tension fonction de protection 6.8.3 limites supérieures et inférieures de la température, pression, fonction de protection de vitesse du vent 6.8.4 fonction de synchronisation de calendrier (début automatique et arrêt automatique) 6.8.5 fonction de démarrage d'auto-test 6.8.6 le contrôleur réglé de protection par mot de passe peut être des paramètres d'ensemble
Dispositif de protection de la sécurité 7
7,1 système de circulation de sable et de poussière	7.1.1 l'espace d'essai au-dessus du protecteur de la température 7.1.2 protection de surcharge de pompe de la poussière
7,2 système de chauffage	7.2.1 protection de brûlure d'air d'appareil de chauffage 7.2.2 protection de surcharge d'appareil de chauffage
7,3 le système d'alimentation d'énergie	7.3.1 protection d'erreur de perte de phase d'alimentation d'énergie et d'ordre de phase 7.3.2 court-circuit indépendant au-dessus de circuit de commande actuel de protection 7.3.3 court-circuit indépendant de circuit principal à forte intensité au-dessus de la protection actuelle 7.3.4 protection de fuite de disjoncteur de fuite d'ELBC, protection électronique de vague de montée subite de RC
7,4 autre	Coquille de chambre d'essai fondant la protection
