Chambre d'essai du sable et de la poussière

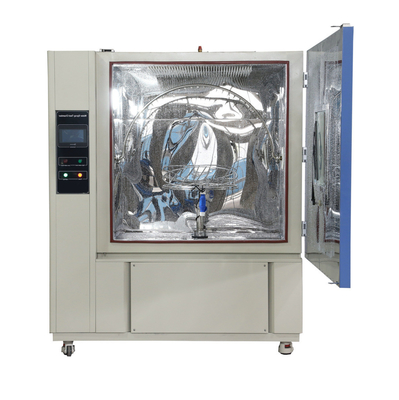

Matériel intérieur de la chambre 1000L SUS304 d'essai de sable et de poussière d'IP5X IP6X

Nom De Marque:	Envsin
Numéro De Modèle:	ESC-1000
Nombre De Pièces:	1 ensemble
Prix:	$8000 >=1 Set
Conditions De Paiement:	T/T, L/C
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Certification:

CE ISO

norme:

IP5X, IP6X

L'espace d'essai:

1 000 litres

Max System Power Approximativement:

2 kW

Max System Current Approx:

7.9A

Matériel intérieur:

SUS304

Dimensions intérieures:

1000mm×1000mm×1000mm (W×D×H)

Détails d'emballage:

Cas en bois

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

chambre d'essai du sable 1000L et de la poussière

Chambre d'essai de sable et de poussière d'IP5X

Chambre IP6X d'essai de la poussière de sable

Description du produit

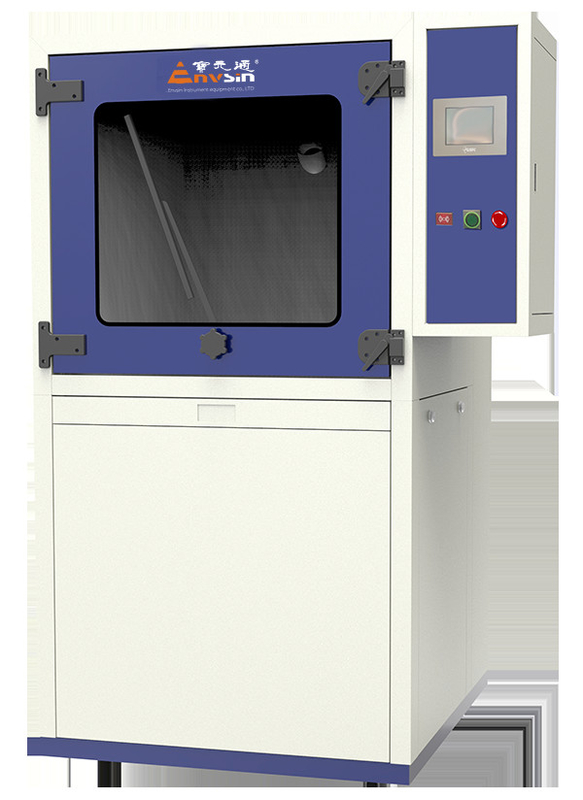

IP5X IP6X Chambre d'essai du sable et de la poussière 1000L SUS304 Matériau intérieur

Application du projet

Ce matériel de test de pluie est un matériel non standard. La boîte de test de pluie simulée artificielle est utilisée pour les dispositifs d'éclairage et de signal externes et la protection des boîtiers de lampes automobiles.Il s'agit d'un équipement d'essai indispensable dans l'aérospatiale., automobile et moto, électrique et électronique, électroménager, recherche scientifique et autres domaines.

1 Caractéristique
1.1 Espace d'essai	1 000 litres
1.2 Dimension intérieure	Le nombre de points de contact doit être supérieur ou égal à:
1.3 Dimension extérieure	Approximativement: 1500 mm×1430 mm×1920 mm ((W × D × H) (S'il vous plaît, la conception sera définitive)
1.4 L'alimentation électrique	AC380V±10%,50Hz±1 3-phase, 4-fil + fil de mise à la terre ((3/N/PE),Résistance de mise à la terre est inférieure à 4Ω
1.5 Puissance maximale du système	Approximativement: 2 kW
1.6 Courant maximal du système	À peu près:7.9A
2 Spécification
2.1 Plage de température	NT2 résistance à la corrosion
	Déviation de température: ± 5,0°C
	Fluctuation de température:≤ ± 2°C
2.2 Plage d'humidité	Remarque: Environnement d'essai: température ambiante de +25°C, humidité relative ≤85%, pas de spécimen dans la chambre d'essai
2.3 Poussière d'essai	Talc sec qui peut passer par le trou de la chambre de 75 μm, diamètre de fil de 50 μm carré tamis vide
2.4 Concentration de poussière	2 ‰ 5 kg/m3
2.5 Vitesse du vent du spécimen	≤ 2 m/s
2.6 degré de vide	Le système d'aération doit être équipé d'un système d'aération de type A.
2.7 Normes d'essais	GB4208-93 Méthode d'essai de la poussière de sable GB2423.37-89 Méthode d'essai de la poussière de sable Le nombre d'heures de travail est le suivant:
3 La structure
3.1 Mode de structure	La chambre d'essai a une structure intégrale et la salle d'essai est le corps principal.d'une puissance de sortie supérieure à 50 W,. l'arrière et le fond de la chambre d'essai sont équipés d'une cabine mécanique et électrique, d'une pompe à poussière intégrée, d'un vibrateur de poussière de sable et d'autres dispositifs.étagère de stockage des échantillonsDans l'espace d'essai intérieur, des conduits d'air de circulation de sable et de poussière, des portes de salle d'essai et d'autres dispositifs doivent être installés.
3.2 Matériau	Matériau extérieur: Plaque d'acier laminée à froid + procédé de pulvérisation électrostatique à deux côtés Matériau intérieur: acier inoxydable SUS304 Matériau isolant:couche d'isolation en mousse de polyuréthane rigide
3.3 Porte de la chambre	Porte à charnière unique * 1 ensemble Poignée de porte à bouton d'arrêt en alliage * 1 jeu Fenêtre vitrée de grande taille * 1 ensemble Écraseur de poussière manuel à fenêtre visuelle * 1 jeu
3.4 Étagère pour espace de travail	Plateau d'échantillonnage en grille en acier inoxydable x 1 placé au bas de la salle d'essai
3.5 Chauffe-poussière pour espace de travail	Avec alliage de nageoires blindé chauffe-eau électrique x 1 ensemble, peut réduire l'humidité anti-coagulation solidification chaleur la poussière de sable
3.6 Tracé des poussières circulant dans l'espace de travail	Le tuyau fait circuler le sable et la poussière dans le conduit d'air,qui est contrôlée par la pompe à poussière à conversion de fréquence pour souffler du sable de la sortie de poussière en haut du studio et du sable de la sortie de poussière en bas
3.7 Armoire de commande électrique de la chambre d'essai	Un petit cabinet de commande électrique est installé sur le côté gauche du studio, avec une plaque de couverture de porte verrouillée Composants électriques intégrés, contrôleurs, conducteurs, etc. En face de la cabine de commande électrique (à droite de la chambre d'essai) se trouve un panneau de commande pour l'interaction homme-machine
3.8 Panneau de commande de la chambre d'essai	Écran tactile LCD interaction homme-ordinateur x 1 ensemble, intégrant le contrôle tactile et l'affichage des informations d'état de l'appareil Le bouton d'alimentation x 1 Commutateur d'arrêt d'urgence x 1 Sonnerie d'alarme x 1
3.9 En bas de la boîte des émissions de poussière	Boîte de décharge de poussière de type tiroir au fond de la chambre d'essai pour la collecte et le remplacement des poussières de sable dans la chambre d'essai
3.10 Appareil de déplacement du sable et de la poussière	Pompes à poussière de canal de circulation d'essai de poussière de poussière opération de circulation de poussière, poussière retour de la bouche de la poussière de poussière de la pompe de vibration de poussière pour empêcher la condensation de la précipitation de poussière de sable
4 Système de régulation de température et d'humidité
4.1 Mode de régulation de la température	Le système de commande de chauffage en boucle fermée est composé de capteur de température, de contrôleur, de module d'entraînement de relais à l'état solide et d'élément exécutif de chauffage électrique.D méthode de calcul du contrôle, la température de l'air ambiant dans la chambre d'essai est contrôlée dynamiquement en temps réel et rapidement, de sorte que la température de la poussière de sable est augmentée pour la déshydratation.
4.2 Mode de régulation de l'humidité	Par le capteur d'humidité, le contrôleur, le module d'entraînement du relais à l'état solide des composants exécutifs, le chauffe-eau électrique, le système de chauffage de déshumidification par rétroaction du ventilateur sec, via les paramètres du système,en temps réel dynamiquement pour tester rapidement l'environnement de la chambre d'étude déshumidification de l'air, la poussière de sable dans un environnement sec n'est pas facile à condenser et agglomérer.
4.3 Contrôleur	Commandeur programmable PLC
4.4 Conducteur de chauffage	Signal de chauffage de sortie du système de commande → SSR de relais à état solide→ actionneur de chauffage (chauffage électrique blindé à haute température et résistant à la corrosion)
4.5 Capteur de température	Capteur de température de résistance thermique PT100 Ω en or de platine
4.6 Capteur d'humidité	Capteur d'humidité capacitif
5 Système de contrôle du débit de poussière de sable
5.1 Mode de régulation du débit de poussière de sable	Par le capteur de vitesse du vent, le contrôleur, la vanne électromagnétique, le module de conduite AD, le convertisseur de fréquence, la poussière centrifuge de la pompe système de contrôle de rétroaction en boucle fermée, par le biais de P.I.D mode de contrôle du calcul,le réglage rapide et fin de la vitesse du vent en temps réel de la boîte de test dynamique de poussière de studio pour contrôler le flux de circulation de poussière de sable.
5.2 Contrôleur	Contrôleur PLC programmable
5.3 Conducteur	Convertisseur sans pas à entraînement de signal numérique, pilote AD
5.4 Actuateur	Pompes à poussière à fréquence variable
5.5 Capteur	Capteur électronique de vitesse du vent
6 Système de commande
6.1 Système de commande LCD tactile	Module de contrôle tactile, contrôleur PLC programmable + écran tactile LCD couleur intégré.détails soumis à l'entité)
6.2 Interface d'affichage	7Affichage à matrice de points de 0,8 pouces 800X480 avec écran LCD couleur TFT
6.3 Mode de fonctionnement	Opération de type de dialogue à écran tactile, paramètres d'entrée tactiles
6.4 Éditeur de programme	Éditeur de programme défini par l'utilisateur, le sauvegarde par défaut pendant une longue période, peut être coupé et la gestion de changement
6.5 Affichage des données	Valeur définie, valeur mesurée, temps d'exécution, état d'exécution du programme, état de sortie et autres informations
6.6 Extension de la fonction	Avec un port de sortie externe programmable de contrôle logique abondant, capacité d'extension de pointe de détection intelligente
6.7 Interfaces de stockage et de fonctionnement des données	6.7.1Le stockage des données: Les informations relatives au stockage comprennent la date et l'heure de l'essai, la valeur cible de l'essai et la valeur mesurée de l'essai ainsi que d'autres paramètres principaux de l'essai.et les données d'essai d'au moins un an peuvent être stockées. Les données peuvent être exportées via des supports de stockage externes (disque USB);
	6.7.2Interface de données: Le contrôleur dispose d'une interface USB extensible pour supporter le téléchargement de données
	6.7.3Interface de communication: la chambre d'essai équipée d'une interface de données RJ45, telle que le logiciel de la fonction de communication PC supérieure, peut être connectée à cette interface pour obtenir une fonction de gestion à distance de l'ordinateur;
6.8 Autre fonction	6.8.1 Alarme de défaut et cause, fonction de traitement rapide 6.8.2 Fonction de protection contre l'arrêt 6.8.3 Limites supérieures et inférieures de la fonction de protection contre la température, la pression et la vitesse du vent 6.8.4 Fonction de chronométrage du calendrier (démarrage et arrêt automatiques) 6.8.5 Fonction d'autocontrôle au démarrage 6.8.6 Le contrôleur de protection par mot de passe peut être réglé par paramètres
7 Dispositif de protection de sécurité
7.1 Système de circulation du sable et de la poussière	7.1.1 Espace d'essai au-dessus du protecteur de température 7.1.2 Protection contre la surcharge de la pompe à poussière
7.2 Système de chauffage	7.2.1 Protection contre les brûlures par le chauffage par air 7.2.2 Protection contre la surcharge du chauffeur
7.3 Le système d'alimentation	7.3.1 Perte de phase d'alimentation et protection contre les erreurs de séquence de phase 7.3.2 Circuit court indépendant sur le circuit de régulation de la protection contre le courant 7.3.3 Courts-circuit indépendant du circuit principal à courant élevé sur la protection contre le courant 7.3.4 protection contre les fuites par le disjoncteur ELBC, protection contre les ondes de surtension électronique RC
7.4 Autres	Protection contre la mise à la terre par la coque de la chambre d'essai

Les normes

La chambre d'essai antipoussière est conçue et fabriquée conformément à la norme GB4208-93 (équivalente à la norme IEC60529-2001) "Classe de protection contre les coquilles (code IP) ",qui convient à l'essai de sable et de poussière de produits électriques dont les premiers chiffres caractéristiques sont 5 et 6 (IPX5 et IPX6).

La boîte d'essai peut fournir un flux d'air de circulation verticale non laminaire de poussière, qui peut être contrôlé régulièrement.il est équipé d'une pompe à vide pour pomper dans la coque du produit testé, et peut régler le volume de pompage et la différence de pression.il est équipé d'un dispositif de régulation de la température de l'air pour garantir que l'essai est effectué dans les conditions environnementales standard;.

Conformément aux prescriptions de la norme, cette boîte d'essai utilise l'analogie artificielle de l'environnement de poussière pour tester la résistance à la poussière du produit testé.Les exigences spécifiques et les critères de qualification doivent être conformes à GB4208-93 (IEC60529-2001) ou aux normes pertinentes du produit..

Questions fréquentes

1Êtes-vous usine/fabricant ou société commerciale?

Nous sommes usine/fabricant de chambres d'essai environnementales

2Vous offrez un service OEM/ODM?

Oui, nous avons une riche expérience dans l'offre de service OEM/ODM.

3Les machines peuvent-elles être utilisées à l'extérieur?

Avec une fonction imperméable, peut être utilisé à l'extérieur.

4Quel est votre MOQ?

N'importe quelle quantité est acceptable.
