IPX7 Chambre d'essai de pluie fiable et économe en énergie pour la conformité aux normes d'étanchéité

Quantité de commande min : 1 Prix : To Be Negotiated
Détails d'emballage : Emballage en bois Délai de livraison : 30-35 Business Day ont ensuite reçu le paiement
Conditions de paiement : L/C, T/T, Western Union Capacité d'approvisionnement : 25 par mois
Lieu d'origine: La Chine Nom de marque: Envsin
Certification: CE and ISO Numéro de modèle: BY-IPX7

Détail Infomation

Nom du produit: chambre imperméable d'essai norme d'essai: IEC60529
La norme: Pour l'utilisation de l'appareil: Le mot clé: Chambre d'essai par pulvérisation de pluie
Mettre en évidence:

Machine imperméable de l'essai IPX7

,

Machine imperméable de l'essai IEC60529

,

Appareil de contrôle GB4208 imperméable

Description de produit

IPX7 Chambre d'essai imperméable à l'eau Conforme à la norme IEC60529, GB4208, DIN40050-9, ISO20653



Le testeur d'étanchéité est utilisé pour tester l'étanchéité des couches de protection extérieures du boîtier, telles que l'électricien électronique et les véhicules,

Les outils matériels et les pièces de machines peuvent fournir une simulation réaliste des produits électroniques et de leurs composants qui peuvent être utilisés pour la fabrication d'appareils électroniques.

test d'eau et de pulvérisation et d'autres environnements pour obtenir les performances imperméables à l'eau de divers produits. Cette boîte de test imperméable à l'eau est conforme à la norme IEC60529, GB4208,Pour les appareils à moteur à combustion, ISO20653 et d'autres normes. La fonction d'essai est

utilisée pour l'inspection des produits de la classe de protection des boîtiers IEC (test amélioré par code supplémentaire IP), qui est fabriquée

selonaux spécifications pertinentes de la norme DIN40050.



Une brève déription:

Nom du produit

Chambre d'essai étanche à l'eau

Modèle de produit

Par l'intermédiaire de l'IPX7

Interdire les essais ou le stockage:

Substances inflammables, explosives et volatiles

Spécimens biologiques présentant des caractéristiques biologiques

Spécimens présentant un rayonnement de particules et une forte capacité d'interférence électromagnétique

Spécimens susceptibles de provoquer une forte résistance et une grande proportion de dilatation du corps

Applications:

Cette chambre d'essai d'immersion est utilisée pour tester l'immersion de la couche de protection de la coque des équipements électroniques et électriques, des outils matériels, des pièces de machines,fournit un environnement immersif dans lequel les produits électroniques analogiques réalistes et leurs composants peuvent être exposés pendant le transport et nous, afin d'obtenir les performances imperméables de divers produits.

Cette chambre d'essai imperméable à l'eau est conforme à la norme IEC60529, à la norme GB4208 DIN40050-9, à la norme ISO20653.La fonction d'essai est utilisée pour l'inspection du produit de la classe de protection de l'enceinte IEC (test amélioré par code supplémentaire IP)., qui est fabriqué conformément aux spécifications pertinentes de la norme DIN40050 et répond à la méthode d'essai de niveau de protection des boîtiers standard pertinente.



Les spécifications:

MParamètres techniques

Résistance à l'humidité

Le point le plus bas de l'enveloppe extérieure d'une hauteur inférieure à 850 mm doit être situé à moins de 1000 mm sous la surface de l'eau;

Le point le plus élevé de l'enveloppe extérieure d'une hauteur égale ou supérieure à 850 mm doit être situé à 150 mm sous la surface de l'eau;

La pression de l'eau: 1000kpa; (le contrôleur peut afficher)

Temps d'essai: au moins 30 minutes;

Autres: taille indéterminée

Norme d'essai

SO16750-1-2006 Conditions environnementales et essais des équipements électriques et électroniques des véhicules routiers (règlement général)

Code IP de la classe de protection contre les coquillages DIN40050-9

ISO20653 Véhicules routiers - degré de protection (code IP) - Protection des équipements électriques contre les objets étrangers, l'eau et le contact

Classification de la protection des enceintes électriques (IP) IEC60529

GMW 3172 ((2007)Exigences générales relatives à l'environnement, à la fiabilité et aux performances du véhicule

VW80106-2008 Conditions générales d'essai pour les composants électriques et électroniques des automobiles

QC/T 417.1 ((2001)Connecteur de harnais de câblage pour véhicules Partie 1

Résistance à la corrosion

RSystème

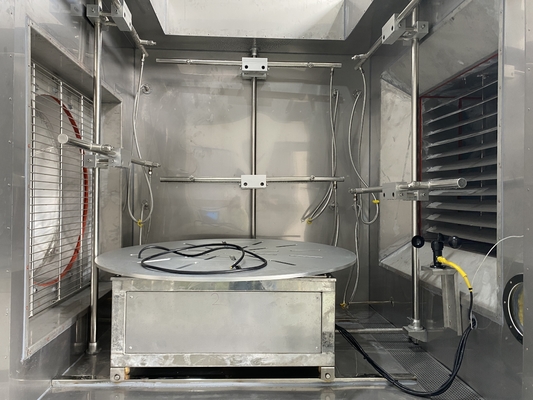

Structure du système

Afin d'assurer une conduite d'eau propre à long terme, lorsque l'essai de l'eau de pluie est arrêté, l'eau du tuyau d'eau retourne automatiquement dans le réservoir d'eau.Le plateau goutte à goutte sera pressé par l'air comprimé pour presser l'eau, de sorte qu'il n'y ait pas d'eau dans le tuyau d'eau et la tête de goutte à goutte pour éviter le repos à long terme.

Étant donné que l'essai générera une grande quantité de débit d'eau de pluie, l'eau de pluie tombant de l'essai sera collectée de manière centralisée par le port de débordement situé au fond de la chambre de travail de la boîte intérieure.,et recyclé par le filtre.

Drainage par plancher

Il y a un fossé de drainage et un trou de drainage au fond de la boîte d'essai.Le fossé de drainage est à niveau avec le sol et n'affecte pas le poids de support du plancher de la boîte d'essai ni l'entrée et la sortie des produits d'essai..

Méthode de régulation du débit sous pression d'eau

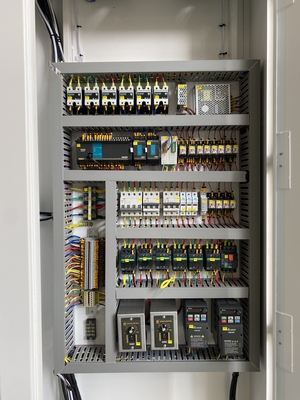

Le système de commande de rétroaction en boucle fermée est constitué d'un capteur de pression d'eau, d'un capteur de débit d'eau, d'un contrôleur, d'une vanne électromagnétique, d'un module d'entraînement AD, d'un convertisseur de fréquence,et une pompe de régulation du débit de pression d'eau. Le contrôle PID

l'algorithme est utilisé pour faire fonctionner dynamiquement la chambre d'essai en temps réel. Le débit de pression d'eau de la buse de la chambre est ajusté finement et rapidement. (l'image est uniquement une référence)

IPX7 Chambre d'essai de pluie fiable et économe en énergie pour la conformité aux normes d'étanchéité 0

Le conducteur

Invertisseur sans pas alimenté par signal numérique, module d'entraînement AD (photo uniquement à titre de référence)

IPX7 Chambre d'essai de pluie fiable et économe en énergie pour la conformité aux normes d'étanchéité 1

Appareil d'actionnement

Utiliser une pompe à eau centrifuge horizontale à plusieurs étages, à faible bruit, à structure compacte et à petit espace d'installation (image à titre indicatif uniquement)

IPX7 Chambre d'essai de pluie fiable et économe en énergie pour la conformité aux normes d'étanchéité 2

Capteur de débit hydraulique

Capteur électronique de pression de liquide, capteur électronique de débit de liquide (image à titre de référence uniquement)

IPX7 Chambre d'essai de pluie fiable et économe en énergie pour la conformité aux normes d'étanchéité 3

Buse à eau

Une buse spéciale d'essai par goutte à goutte de pluie, une buse d'essai par pulvérisation d'eau (photo à titre de référence uniquement)

IPX7 Chambre d'essai de pluie fiable et économe en énergie pour la conformité aux normes d'étanchéité 4

Trou d'évacuation du condensat

Des trous de drainage avec condensat et condensat dans l'atelier

Trou de débordement

Un trou de débordement est disposé à l'intérieur de la boîte pour guider l'eau guide dans la chambre d'essai
