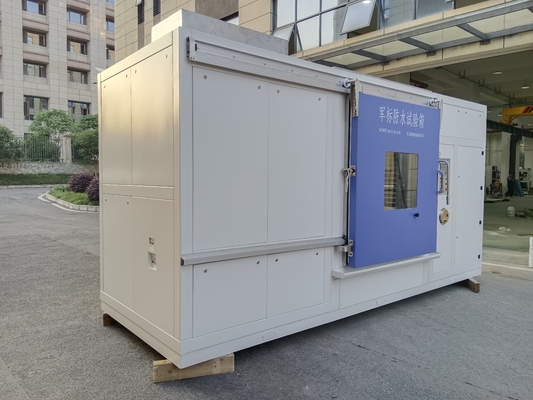

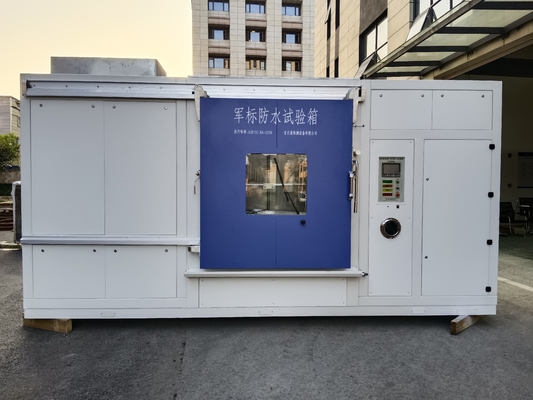

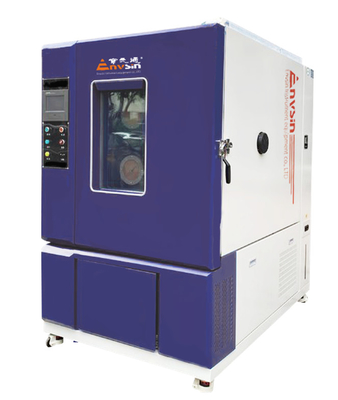

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique

Quantité de commande min : 1 Prix : $15000 >=1 Set
Détails d'emballage : Cas en bois Délai de livraison : 35 jours de travail
Conditions de paiement : L/C, D/A, D/P, T/T Capacité d'approvisionnement : 5 ensembles par mois
Lieu d'origine: Guangdong, Chine Nom de marque: Envsin
Certification: CE ISO Numéro de modèle: EFS-LC

Détail Infomation

Nom du produit: Chambre d'essai pluie, chambre imperméable à l'eau Énergie: AC triphasé 380V 60/50Hz
Garantie: 1 année norme d'essai: IEC60529
Vitesse de balancement: 0~9999 Matériel: Acier inoxydable du SUS 304
Mettre en évidence:

Chambre d'essai de jet de pluie du SUS 304

,

Chambre imperméable d'essai de jet de pluie

,

OIN de chambre d'essai de jet de pluie

Description de produit

1. Caractéristiques
IPX1~IPX2 Température de l'eau de pulvérisation : la différence de température entre la température de l'eau et l'échantillon ne doit pas être supérieure à 5 ℃, et la température de l'eau ne doit pas être inférieure à 5 ℃
  Diamètre du sténopé : Ø 0,8 mm (remplaçable)
  La distance minimale entre la buse et l'échantillon est de 200 mm
  Espacement des tubes d'aiguille : 20 mm.
  Vitesse du banc d'essai : (1 ~ 20) R/min (réglable)
  Taille du banc d'essai : Φ 600 mm* 600 mm
  Charge portante du banc d'essai : ≤ 30kg (personnalisable)
  Distance centrifuge : 100 mm
  Autres exigences : le banc d'essai peut ajuster l'angle

IPX3~IPX4



Rayon de l'anneau de pulvérisation : R400mm
  Diamètre de l'orifice : Φ 0,4 mm (remplaçable)
  La distance maximale entre la buse et l'échantillon est de 200 mm
  Espacement entre deux trous : 50mm
  Diamètre du tuyau de pulvérisation d'eau : Φ 16 mm.
  Rotation du tuyau de pulvérisation : l'angle d'oscillation de 0 ° ~ ± 165 ° peut être réglé dans le programme et contrôlé par un servomoteur. Il peut rester dans n'importe quelle position sous n'importe quel angle ou ajuster l'angle manuellement.
  Débit de pulvérisation : 0,07 l min ± 5 % par trou (il peut être réglé et affiché dans le contrôleur avec le changement de pression de pulvérisation)
  Vitesse de rotation : 0 ~ 90 °/S (réglable).
  Vitesse de rotation de la table d'échantillons : 0 ~ 17R/min (réglable)
  Taille du banc d'essai : Φ 500 mm (personnalisable)
  Charge portante de la table d'échantillon : ≤ 30 kg (personnalisable)
  Autres : le nombre d'ouvertures et le débit d'eau total du tube oscillant personnalisé répondent aux exigences des différents rayons du tube oscillant dans le tableau 9 de gb4208-2017 ; Selon gb4208-2017, il est équipé d'un pulvérisateur d'eau et d'un arroseur anti-éclaboussures.
IPX5 Diamètre intérieur de la buse : 6,3 mm ;
  Débit d'eau : (12,5 l ± 0,625) L/min (le contrôleur peut être réglé et affiché)
  Durée du test : au moins 3 minutes ;
  Distance de la buse à la surface de la coque : 2,5 m ~ 3 m
  La partie centrale du flux principal : un cercle d'un diamètre d'environ 40 mm à 2,5 m de la buse
IPX6 Diamètre intérieur de la buse : 12,5 mm ;
  Débit d'eau : (100 L ± 5) L/min (le contrôleur peut être réglé et affiché)
  Durée du test : au moins 3 minutes ;
  Distance de la buse à la surface de la coque : 2,5 m ~ 3 m
  La partie centrale du flux principal : un cercle d'un diamètre d'environ 120 mm à 2,5 m de la buse
IPX6K Diamètre intérieur de la buse : 6,3 mm ; remplaçable. Le matériau est du cuivre.
  Débit d'eau : (75 ± 5) L/min (le contrôleur peut être réglé et affiché)
  Distance de la buse à la surface de la coque : 2,5 m ~ 3 m
  Durée du test : au moins 3 minutes ;
  Pression de l'eau : au moins 1000 kPa
IPX9K Temps de travail continu : ≥5H
  Angle de la bague de pulvérisation : 0°, 30°, 60°, 90°, position de l'angle de la taille de l'échantillon réglable
  Angle de buse : ± 15°, vous pouvez choisir 1 test de buse seul ou 4 tests combinés de buses
  Température de l'eau à haute température : température ambiante ~ 100 °C, résolution ≤ 0,1 °C ; température de pulvérisation d'eau : 80 °C ± 5 °C, fluctuation de température ≤ 1 °C, taux de chauffage de l'eau : température ambiante ~ 85 °C, moyenne ≥ 1 °C/min.
  Temps de pulvérisation : 1 ~ 900 secondes, réglage réglable
  Distance de pulvérisation d'eau : une distance de 100 mm à 150 mm du centre du plateau tournant peut être réglée manuellement.
  Pression de pulvérisation d'eau : 8 ~ 10 MPa, réglages réglables.
  Débit de pulvérisation d'eau : (14 ~ 16) L/min, réglage réglable.
  Vitesse du plateau tournant : 1 ~ 12 tr/min, réglages réglables.
  Hauteur du plateau tournant : 0 ~ 400 mm, réglage réglable.
1.2 Normes d'essai

1. Conditions environnementales et essais ISO16750-1-2006 pour les équipements électriques et électroniques des véhicules routiers (dispositions générales)

2. Code IP de classe de protection du boîtier Din40050-9

  3. Véhicules routiers Iso20653 - degré de protection (code IP) - protection des équipements électriques contre les corps étrangers, l'eau et les contacts
  4. Code de classification de protection (IP) du boîtier électrique IEC60529


5. GMW 3172 (2007) Exigences générales relatives à l'environnement, à la fiabilité et aux performances des véhicules

6.Vw80106-2008 conditions générales d'essai pour les composants électriques et électroniques des automobiles

  7.QC / T 417.1 (2001) connecteur de faisceau de véhicule partie 1
  8. Catégorie de protection du boîtier Gb4208
2. Système de pluie

IPX1,IPX2

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 0

IPX3, IPX4, IPX4K

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 1

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 2

IPX5,IPX6,IPX6K

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 3

IPX9K

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 4







2.1 Structure

1. L'ajustement des précipitations de pulvérisation est réalisé par le système de débit de pression d'eau de contrôle composé principalement d'une pompe de surpression à conversion de fréquence électronique et d'un capteur de débit ;

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 5

2. Afin de garantir la propreté à long terme de la voie navigable, lorsque le test d'eau de pluie s'arrête, l'eau dans la conduite d'eau retournera automatiquement au réservoir d'eau et le bac d'égouttement ajoutera de l'air comprimé pour purger et presser l'eau accumulée. , de sorte qu'il n'y ait pas d'eau dans la conduite d'eau et la tête d'égouttement, afin d'éviter le blocage causé par la corrosion du plan d'eau du pipeline pendant une longue période ;

3. Comme le test produira une grande quantité d'eau de pluie, l'eau de pluie tombant du test sera récupérée de manière centralisée via l'orifice de trop-plein au fond de la chambre de travail de la boîte intérieure et recyclée après traitement à travers le filtre.

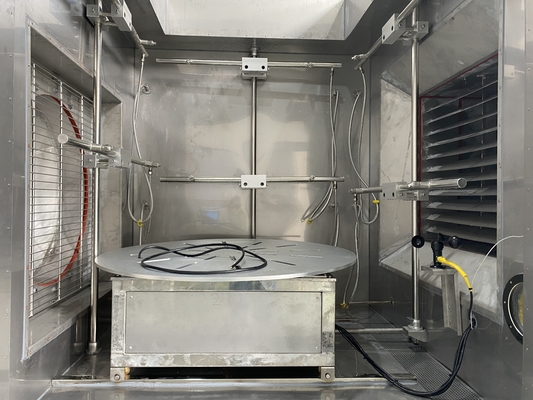

2.2 Table de placement d'échantillons rotative électrique

L'appareil est utilisé pour placer le matériel de test. Le dispositif à table rotative peut ajuster manuellement la position en se déplaçant vers la gauche et la droite grâce aux roulettes installées en bas. La vitesse de rotation et l'angle de rotation peuvent être contrôlés et réglés via les touches de l'interface tactile (l'image est à titre de référence uniquement)

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 6

2.3
IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 7Circulation fluviale

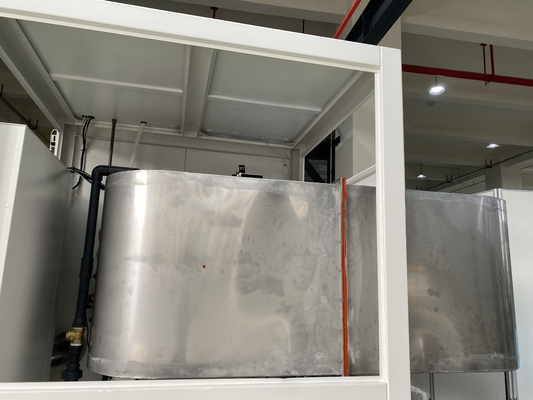

L'eau accumulée après l'essai de pluie peut être recyclée dans le réservoir de sédimentation à plusieurs étages et réutilisée après filtration ; Il peut également être directement déversé dans le fossé de drainage chez le client.
2.4 Siphon de sol Il y a des fossés de drainage et des trous au fond de la chambre d'essai. Après le test de pluie, l’eau accumulée entre dans le bassin de décantation et est réutilisée après filtration. Le fossé de drainage est plat avec le sol et n'affecte pas la portance de la plaque inférieure de la chambre d'essai ni l'accès des produits d'essai
2.5 Mode de contrôle de la pression et du débit de l'eau Le système de contrôle de rétroaction en boucle fermée est composé d'un capteur de pression d'eau, d'un capteur de débit d'eau, d'un contrôleur, d'une électrovanne, d'un module d'entraînement publicitaire, d'un convertisseur de fréquence et d'une pompe de régulation de débit de pression d'eau. Grâce à l'algorithme de contrôle pid, le débit de pression d'eau de la buse dans la chambre d'essai peut être ajusté et contrôlé en temps réel et de manière dynamique. (les photos sont à titre de référence seulement)
2.6 Pilote

Convertisseur de fréquence continu piloté par signal numérique et module d'entraînement publicitaire (l'image est à titre de référence uniquement)

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 8IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 9.

2.7 Actionneur

Une pompe à eau centrifuge multicellulaire horizontale avec une structure compacte et à faible bruit et un petit espace d'installation doit être sélectionnée (l'image est pour référence seulement)

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 10

2.8 Capteur de débit de pression d'eau

Photo du capteur de débit de liquide électronique (pour référence uniquement)

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 11

2.9 Buse d'eau Buse spéciale de test d'égouttement de pluie et buse de test de pulvérisation d'eau (l'image est pour référence seulement)
2.10 Orifice d'évacuation des condensats Trous de drainage avec condensat de la salle de travail et condensat de l'unité
2.11 Trou de trop-plein Un trou de trop-plein est prévu à l'intérieur de la boîte pour guider l'évacuation de l'eau condensée dans la boîte de test
2.12 Tube pivotant

Le tube oscillant est pulsé par le PLC vers le servo, et le servomoteur est contrôlé pour entraîner l'angle du tube oscillant et la vitesse du tube oscillant afin d'obtenir un positionnement précis du tube oscillant. L'eau d'essai est reliée à la broche du tuyau pendulaire via le joint rotatif à grande vitesse pour garantir qu'il n'y a pas de fuite d'eau, et l'eau pénètre dans le tuyau pendulaire pendant le fonctionnement, puis sort à travers la buse pour réaliser le pendule. test de pluie dans les tuyaux.

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 12

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 13

2.13 IPX5, IPX6, IPX6K



La buse IPX5, IPX6, IPX6K est un dispositif amovible. Lors des tests IPX5, IPX6, IPX6K, le support de jet d'essai spécial est déplacé vers l'équipement avant que le clip rapide ne soit fixé, puis connecté à un raccord de conduite d'eau rapide. Étant donné que le test nécessite que la distance entre la buse et l'échantillonneur soit de 2,5 à 3,0 mètres, le cadre d'arrosage mobile peut utiliser plus efficacement l'espace expérimental et, lorsqu'il est épuisé, il sera déplacé sur le côté et n'occupera pas l'espace expérimental. site.

Pendant le test, il y a un dispositif d'isolation pour empêcher l'eau de s'écouler hors de l'équipement

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 14.

2.14 IPX9K

A. Mode structure : test IPX9K pour test de rinçage à haute température et haute pression, ce dispositif de test dans d'autres modes de fonctionnement rétrécit automatiquement l'arrière de la boîte intérieure, lors de la sélection de ce mode de fonctionnement, le coude de test du pendule bascule automatiquement vers le bas de l'évitement. position, IPX9K s'étend automatiquement jusqu'à la position de test : le centre du plateau tournant de test. Dans le même temps, la méthode de drainage de la boîte intérieure passe automatiquement au drainage du réservoir d'eau à haute température pour éviter un refroidissement trop rapide de la température de l'eau.

B. Mode de contrôle de la température de l'eau : par le capteur de température, le contrôleur, le module d'entraînement de relais à semi-conducteurs, le réservoir d'eau à haute température, le réservoir d'eau à basse température, l'actionneur de chauffage électrique pour former un système de contrôle de chauffage à rétroaction en boucle fermée, via l'algorithme de contrôle PID, contrôle dynamique en temps réel de la température de l'eau d'essai, fin et rapide. Si la température est surchauffée à cause du test, l'eau à basse température est rapidement reconstituée et refroidie, de sorte que la température de l'eau atteigne la température réglée. Dans le même temps, le réservoir d'eau à haute température est équipé d'une pompe à eau de circulation à haute température, de sorte que la température de l'eau soit toujours dans un état uniforme. Si la température de l'eau du réservoir d'eau haute température est insuffisante pendant le test, l'équipement attendra que la température de l'eau atteigne la température réglée avant de continuer à fonctionner. Le pilote de chauffage adopte un relais à semi-conducteurs SSR, qui convertit le signal de contrôle de la quantité de chauffage émis par le contrôleur central et entraîne le chauffage électrique du réservoir d'eau à fonctionner pour contrôler la température de l'eau et contrôler le courant important avec un petit courant. L'actionneur de chauffage est un radiateur électrique de type UL encapsulé dans un matériau en alliage résistant à la corrosion à haute température.

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 15

3 Système de contrôle électrique
3.1. Les principaux accessoires électriques sont des marques internationales de première ligne, telles que le protecteur de fuite, le contacteur AC, le relais intermédiaire, etc. Schneider de France, ls de Corée et OMRON du Japon sont utilisés, Samwon tech de Corée est utilisé pour le contrôleur ACU et le module DCU. , Gallo Gavazzi de Suisse est utilisé pour le relais à semi-conducteurs et Phoenix d'Allemagne est utilisé pour la carte de connexion électrique. Des composants électriques de haute qualité sont utilisés pour assurer le fonctionnement stable à long terme du système

3.2 Le dispositif de commande électrique est équipé d'un tableau de distribution pour une installation et une gestion centralisées, de sorte que le système de commande électrique soit une modularisation conçue pour la distribution d'énergie et pratique pour l'inspection et la maintenance.

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 16

3.3 Tous les composants et circuits de commande électrique sont équipés de marques et de numéros d'équipotentielles pour normaliser l'assemblage électrique et faciliter l'inspection et la maintenance :

IPX Chambre d'essai sous la pluie pour l'essai de durabilité de l'électronique 17

3.4. Structure de séparation et d'assemblage de l'eau et de l'électricité : adopter la conception structurelle de la séparation et de l'assemblage indépendant du système de voies navigables et du système de contrôle électrique pour assurer la sécurité et la fiabilité de la boîte de test (brevet exclusif, numéro de brevet : zl201220245236.8)
4. Système de contrôle principal de la chambre d'essai
4.1 système de contrôle Module PLC + contrôleur cérébral principal à écran tactile LCD couleur intégré
4.2 Précision de l'affichage Température ≤ 0,1 ℃ ; Pression de l'eau ≤ 0,1 hpa ; Débit d'eau ≤ 0,1 L/min ; Temps ≤ 0,1min
4.3 Mode de réglage

Il dispose de deux modes : paramétrage constant (manuel) et paramétrage du programme :

Paramétrage constant (manuel) : intensité de la pluie et intensité des gouttes ;

Réglage du programme : intensité de la pluie, intensité des gouttes de pluie et durée du test

4.4 Mode de contrôle

Il dispose de deux modes de contrôle : constant (manuel) et programme automatique :

Contrôle constant (manuel) : démarrage manuel et arrêt manuel lorsque l'heure est atteinte.

Contrôle automatique du programme : démarrage du programme ou démarrage différé et arrêt automatique lorsque l'heure est atteinte

4.5 Interface d'affichage Résolution matricielle 800 x 480, écran LCD couleur TFT
4.6 Autres fonctions

4.6.1 alarme de défaut, cause et fonction d'invite de traitement

4.6.2 fonction de protection contre la mise hors tension

4.6.3 Fonction de protection de la température limite supérieure et inférieure

4.6.4 fonction de synchronisation du calendrier (démarrage automatique et arrêt automatique)

4.6.5 fonction de poste.

4.6.6 Les paramètres de réglage du contrôleur de protection par mot de passe peuvent être personnalisés

4.7 Stockage des données et interface fonctionnelle

4.7.1 stockage local des données : les informations de stockage comprennent les principaux paramètres de test tels que la date et l'heure du test, la valeur cible du test et la valeur mesurée du test. La période d'échantillonnage de stockage peut être définie et les données de test d'au moins 1 an peuvent être stockées. Les données peuvent être exportées via un support de stockage externe (disque flash USB) ;

4.7.2 Interface de données USB : le contrôleur peut étendre l'interface USB et prendre en charge la fonction de téléchargement de données

5. Dispositif de protection de sécurité de commande électrique de la boîte de test
5.1 Salle de travail

5.1.1 protecteur de surchauffe de studio indépendant

5.1.2 protection contre les surcharges du ventilateur de traitement d'air

5.1.3 Surveillance de la pression positive de la cabine

5.1.4 Détection de la vitesse du vent en cabine

5.2 Système de voies navigables

5.2.1 protection contre les surcharges de la pompe de surpression d'eau

5.2.2 protection contre les surcharges de pression d'eau des conduites d'eau

5.2.3 protection contre le faible niveau d'eau du réservoir d'eau

5.2.4 Protection anti-débordement du réservoir de stockage d'eau



5.3 Système d'alimentation électrique

5.3.1 protection contre la perte de phase d'alimentation et les erreurs de séquence de phases

5.3.2 protection indépendante contre les courts-circuits et les surintensités de la ligne de commande

5.3.3 Surintensité de court-circuit indépendante du circuit principal à courant élevé

5.3.4 protection contre les fuites du disjoncteur de fuite ELBC et protection électronique contre les surtensions RC

5.4 Autres

5.4.1 Rappel de détection de manque d'air comprimé

5.4.2 protection de mise à la terre de la coque de la chambre d'essai

5.4.3 protection électrique des autres dispositifs de commande auxiliaires et protection de la sécurité du personnel
